Zakaj so miniaturni odklopniki 2P 125A bistveni za zanesljivo električno zaščito enosmernega toka

Povzetek:Ker so sodobni fotonapetostni in komunikacijski sistemi vedno bolj odvisni od zanesljive distribucije enosmernega toka, je postala učinkovita zaščita tokokroga bistvena.Galaxy FusezagotavljaMiniaturni odklopniki 2P 125Azasnovan za aplikacije z enosmernim tokom, ki zahtevajo zaščito pred preobremenitvijo, zaščito pred kratkim stikom in varno izolacijo tokokroga. Ti odklopniki, ki temeljijo na platformi YRM9-125DC, podpirajo zahtevne nizkonapetostne enosmerne sisteme, hkrati pa ponujajo namestitev na DIN-tirnico, prekinitveno zmogljivost 10 kA in skladnost z IEC 60947-2 in GB/T 14048.2.

Kazalo

• Kaj so miniaturni odklopniki 2P 125A?
• Kako delujejo miniaturni odklopniki 2P 125A?
• Katere so ključne značilnosti?
• Kakšne so tehnične specifikacije?
• Kje se pogosto uporabljajo?
• Kako izbrati pravi odklopnik enosmernega tokokroga?
• Kaj morate upoštevati med namestitvijo?
• Pogosto zastavljena vprašanja
• Zaključek

Kaj so miniaturni odklopniki 2P 125A?

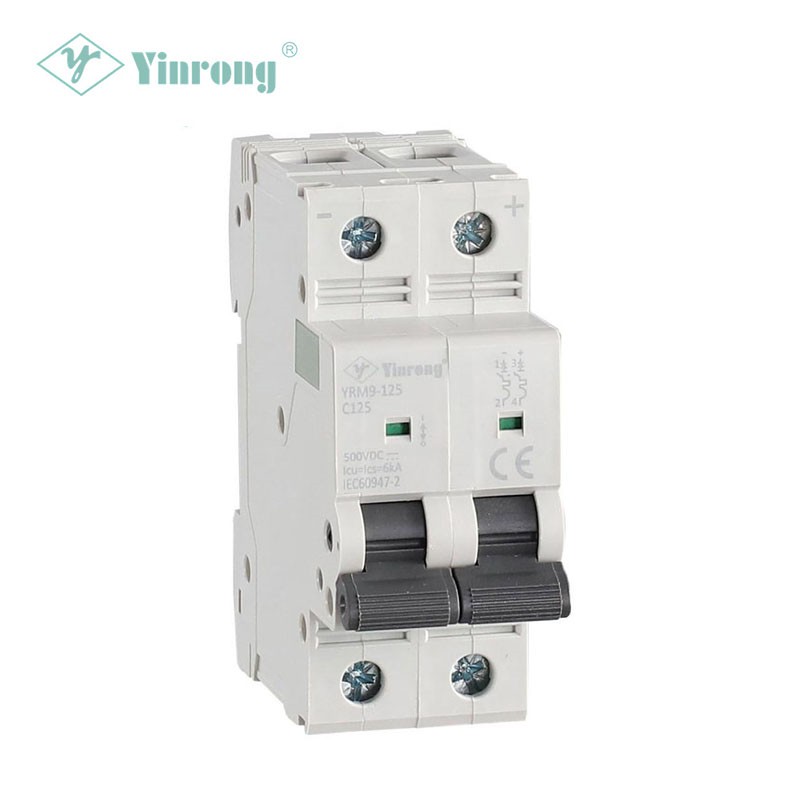

A Miniaturni odklopnik 2P 125Aje zaščitna naprava za enosmerni tok, zasnovana za prekinitev nenormalnih tokovnih pogojev in zagotavljanje izolacije tokokroga, kadar je to potrebno. Oznaka "2P" se nanaša na dvopolno konfiguracijo, medtem ko 125A označuje nazivni nazivni tok določenega modela.

Za razliko od običajne varovalke, ki običajno zahteva zamenjavo po delovanju, je odklopnik mogoče ponastaviti po ustrezni preiskavi napake. Zaradi tega je še posebej uporaben za električne sisteme, kjer so pomembni servisiranje, učinkovitost vzdrževanja in hitra obnova.

Glede na informacije o izdelku, ki jih je zagotovil Galaxy Fuse, je njegova serija YRM9-125DC namenjena za sisteme DC, zlastikomunikacijska infrastruktura in fotovoltaični sistemi. Družina izdelkov podpira konfiguracije 1P, 2P, 3P in 4P, z nazivnimi tokovi od 80 A do 125 A in konfiguracijami enosmerne napetosti, ki segajo od 250 VDC do 1000 VDC, odvisno od števila polov.

Za kupce, ki primerjajo možnosti zaščite, je ključnega pomena razumevanje razlike med odklopnikom za izmenični tok za splošno uporabo in namensko zasnovanim odklopnikom za enosmerni tok, ker predstavlja prekinitev napake pri enosmernem toku različne električne izzive. Izbira odklopnika, posebej ocenjenega za enosmerno napetost sistema in napake, pomaga izboljšati splošno zanesljivost zaščite.

Kako delujejo miniaturni odklopniki 2P 125A?

Glavni namen miniaturnega odklopnika je odklop tokokroga, ko tok preseže sprejemljivo delovno stanje. Pri namestitvi z enosmernim tokom mora biti odklopnik ustrezno zasnovan in ocenjen za sistemsko napetost in predvideni okvarni tok.

Načelo zaščite lahko obravnavamo skozi tri pomembne funkcije:

• Zaščita pred preobremenitvijo:Odklopnik se odzove, ko ostane tok dovolj časa nad dovoljeno delovno ravnjo.
• Zaščita pred kratkim stikom:Hitro prekine bistveno višje tokove napake, da zmanjša tveganje poškodb opreme.
• Izolacija:Tokokrog je mogoče odklopiti med pregledom, servisiranjem ali vzdrževanjem.

Tehnične informacije YRM9-125DC določajo časovno-tokovno testiranje pri 1,05 In, 1,3 In, 8 In in 12 In. Pri navedenih preskusnih pogojih so višje ravni okvarjenega toka povezane s hitrim proženjem, kar podpira funkcijo zaščite odklopnika pred kratkim stikom.

Katere so ključne lastnosti miniaturnih odklopnikov 2P 125A?

Pri izbiri miniaturnega odklopnika na enosmerni tok za uporabo v industriji ali uporabi obnovljivih virov energije je treba električno zmogljivost oceniti skupaj s priročnostjo namestitve in dolgoročno uporabnostjo.

1. Dvopolna zaščita

Konfiguracija 2P zagotavlja praktično rešitev za distribucijska vezja enosmernega toka, kjer je treba dva pola preklopiti ali izolirati skupaj. To lahko poenostavi ureditev zaščite in vzdrževanja sistema.

2. Visoka tokovna ocena

Ocena 125 A naredi ta razred odklopnika primernega za distribucijo enosmernega toka z višjim tokom, kjer manjše ocene MCB ne bi zagotovile zadostne zmogljivosti. Družina YRM9-125DC pokriva možnosti nazivnega toka 80 A–125 A.

3. Zmogljivost enosmerne napetosti

Zmogljivost enosmerne napetosti je ključni dejavnik pri nakupu opreme za zaščito tokokroga. Specifikacije izdelka določajo konfiguracije od 250 VDC do 1000 VDC glede na razporeditev polov, zaradi česar je družina uporabna za vrsto arhitektur DC.

4. 10kA prekinitvena zmogljivost

Informacije o izdelku YRM9-125DC navajajo a10kA prekinitvena zmogljivost. Ta lastnost je pomembna pri ocenjevanju, ali lahko zaščitna naprava varno prekine predvideni okvarni tok na predvideni točki namestitve.

5. Namestitev na DIN-letev

Montaža na DIN-letev podpira priročno namestitev v električne razdelilne sklope in krmilne omare. Sistemskim integratorjem in izvajalcem električnih del lahko tudi olajša zamenjavo in vzdrževanje.

6. Skladnost z mednarodnimi standardi

Dokumentacija izdelka opredeljuje skladnost zIEC 60947-2inGB/T 14048.2. Kupci morajo pred nakupom vedno preveriti veljavno certifikacijsko in preskusno dokumentacijo za točen model in predvideni trg.

Kakšne so tehnične specifikacije?

Tehnične specifikacije bi morale biti izhodišče pri ugotavljanju, ali je miniaturni odklopnik 2P 125A primeren za določeno DC inštalacijo.

Zgornje specifikacije temeljijo na objavljenih informacijah o izdelku proizvajalca. Ker sta zmogljivost napetosti in toka lahko odvisna od natančne konfiguracije drogov in pogojev namestitve, morajo inženirske ekipe pred naročilom potrditi končno izbiro glede na najnovejšo tehnično dokumentacijo.

Kje se pogosto uporabljajo?

Zaradi kombinacije enosmerne zaščite, visoke tokovne zmogljivosti in kompaktne namestitve na DIN-letev je ta tip odklopnika primeren za več električnih aplikacij.

Solarni fotovoltaični sistemi

Fotovoltaične instalacije vsebujejo več enosmernih tokokrogov med solarnimi moduli, kombinirano opremo, krmilniki, baterijami in pretvorniki. Pravilno izbrani enosmerni odklopniki lahko zagotovijo zaščito in izolacijo na ustreznih točkah v distribucijski arhitekturi.

Komunikacijski sistemi

Telekomunikacijska in komunikacijska infrastruktura se pogosto zanaša na distribucijo enosmernega toka. Zanesljiva zaščita vezja pomaga ločiti okvarjene veje in podpira vzdrževanje brez nepotrebnega izklopa neprizadetih tokokrogov.

DC razdelilne plošče

Industrijski nadzorni sistemi in razdelilne omare za enosmerni tok lahko uporabljajo ustrezno ocenjene miniaturne odklopnike za zaščito posameznih izhodnih tokokrogov, hkrati pa ohranjajo strukturirano strategijo zaščite.

Shranjevanje energije in sorodna oprema za enosmerni tok

Kadar napajalni sistem z enosmernim tokom zahteva visokotokovno zaščito veje, je lahko ustrezno ocenjen odklopnik del celotne zaščitne arhitekture. Vendar aplikacije za shranjevanje energije v baterijah zahtevajo natančno oceno toka napake, napetosti, prekinitvene zmožnosti, koordinacije in veljavnih standardov.

Kako izbrati pravi odklopnik enosmernega tokokroga?

Izbira 2P 125A miniaturnega odklopnika nikoli ne sme temeljiti samo na amperaži. Zanesljiv izbirni postopek upošteva celotno električno okolje.

1. Potrdite sistemsko napetost.Nazivna enosmerna napetost odklopnika mora ustrezati ali presegati dejanske sistemske zahteve.
2. Izračunajte konstrukcijski tok.Izberite nazivni tok, ki ustreza neprekinjeni obremenitvi in ​​veljavnim zahtevam električne konstrukcije.
3. Določite predvideni tok kratkega stika.Prekinitvena zmogljivost mora ustrezati stopnji napake na mestu namestitve.
4. Preverite konfiguracijo drogov.Preverite, ali sistemska arhitektura zahteva zaščito 1P, 2P, 3P ali 4P.
5. Preverite združljivost prevodnika.Velikost kabla, sponke, način povezave in pogoji namestitve morajo biti združljivi z izbranim odklopnikom.
6. Preglejte standarde in certifikate.Poskrbite, da bo dokumentacija izdelka ustrezala predpisom in zahtevam strank, ki veljajo za ciljni trg.
7. Razmislite o namestitvi in ​​vzdrževanju.Namestitev na DIN-letev in jasna identifikacija lahko izboljšata organizacijo plošč in učinkovitost storitev.

Za ekipe za nabavo, ki iščejo aKitajski proizvajalec ali dobavitelj, je treba tehnično dokumentacijo ovrednotiti skupaj s proizvodno zmogljivostjo, procesi nadzora kakovosti, certificiranjem, zmogljivostjo dostave in poprodajno podporo.

Kaj morate upoštevati med namestitvijo?

Pravilna namestitev je prav tako pomembna kot izbira pravilnega odklopnika. Visokokakovostna naprava za zaščito tokokroga ne more nadomestiti nepravilnega ožičenja, nezadostne velikosti vodnika ali neprimerne zasnove sistema.

• Upoštevajte shemo ožičenja proizvajalca in navodila za namestitev.
• Potrdite polarnost enosmernega toka in identifikacijo sponk, preden napajate tokokrog.
• Uporabite vodnike in sponke, ki ustrezajo nazivnemu toku in okolju namestitve.
• Preverite zatezni moment v skladu z veljavno tehnično dokumentacijo.
• Preverite napetost odklopnika in izklopno zmogljivost glede na dejanske pogoje sistema.
• Občasno preglejte povezave glede znakov pregrevanja, ohlapnosti ali mehanskih poškodb.
• Namestitev, testiranje, odpravljanje težav ali vzdrževanje naj izvaja samo usposobljeno električarsko osebje.

Objavljene informacije YRM9-125DC prav tako opredeljujejo največjo žično povezavo 25 mm² in namestitev na DIN-tirnico, kar oblikovalcem plošč daje koristne informacije pri načrtovanju postavitev ohišij.

Pogosto zastavljena vprašanja

Kaj pomeni 2P na miniaturnem odklopniku 125 A?

"2P" pomeni, da ima odklopnik dva pola. V zaščitnem sistemu z enosmernim tokom je treba natančno preklopno in izolacijsko ureditev določiti v skladu z električno arhitekturo in veljavnimi predpisi.

Ali je 2P 125A MCB primeren za solarne PV sisteme?

Uporablja se lahko v ustreznih enosmernih fotovoltaičnih aplikacijah, če se njegova nazivna napetost, nazivni tok, izklopna zmogljivost, konfiguracija polov in zahteve glede namestitve ujemajo z zasnovo sistema. YRM9-125DC je posebej opredeljen za solarne fotovoltaične in komunikacijske aplikacije.

Kakšna je prekinitvena zmogljivost YRM9-125DC?

Objavljene informacije o izdelku določajo a10kA prekinitvena zmogljivost. Dejansko ustreznost je treba še vedno oceniti glede na pričakovani kratkostični tok na mestu namestitve.

Katerim standardom ustreza izdelek?

Proizvajalec identificiraIEC 60947-2inGB/T 14048.2kot veljavne standarde za izdelek. Kupci bi morali za svoje posebne nakupne zahteve zahtevati trenutno dokumentacijo o skladnosti in certificiranju.

Kakšna je mehanska življenjska doba?

Objavljene specifikacije navajajo mehansko življenjsko dobo20.000 ciklov. Dejanska življenjska doba je lahko odvisna od delovnih pogojev, frekvence preklopov, okoljskih pogojev in zahtev uporabe.

Zaključek

Zanesljiva zaščita enosmernega tokokroga zahteva več kot preprosto izbiro odklopnika s pravilno nazivno vrednostjo toka. PrimerenMiniaturni odklopnik 2P 125Amora združevati ustrezno zmogljivost enosmerne napetosti, prekinitveno zmogljivost, konfiguracijo polov, združljivost namestitve in priznane standarde. Platforma YRM9-125DC podjetja Galaxy Fuse je zasnovana za aplikacije, vključno s fotonapetostnimi in komunikacijskimi sistemi, z objavljenimi specifikacijami, vključno z nazivnim tokom 80–125 A, izklopno zmogljivostjo do 10 kA, namestitvijo na DIN-tirnico in skladnostjo z IEC 60947-2 in GB/T 14048.2.
